3.1.3 Снятие и установка главного цилиндра сцепления

Снятие и установка главного цилиндра сцепления


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель под щитком приборов.
  2. Снимите коврик пола у сиденья водителя.
  3. Отсосите шприцем жидкость из бачка гидропривода сцепления до тех пор, пока ее уровень не станет ниже штуцера шланга подвода жидкости к главному цилиндру.
  4. Отсоедините шланг подвода жидкости к главному цилиндру от бачка гидропривода и заглушите штуцер бачка и шланга.
  5. Отверните главный цилиндр от кронштейна педали сцепления.
  6. Поднимите педаль сцепления и снимите опорную чашку пружины, пружину и шайбу толкателя главного цилиндра.
  7. Снимите стопорное кольцо стержня в сборе с толкателем.
  8. Отсоедините от главного цилиндра шланг подвода жидкости и заглушите штуцер цилиндра и шланга.


Установка

Установка главного цилиндра проводится в порядке, обратном снятию. После установки главного цилиндра удалите воздух из гидропривода и проверьте ход педали сцепления до упора.

Установка рабочего цилиндра сцепления:

1 — рабочий цилиндр
2 — прокладка
3 — болт крепления
4 — коробка передач

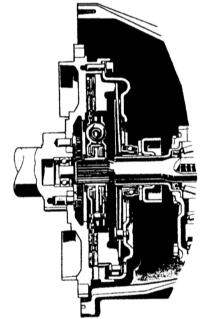

Разрез обычного сцепления
