10.5.4 Снятие и установка выключателя стоп-сигнала

Снятие и установка выключателя стоп-сигнала

Выключатель стоп-сигнала расположен на кронштейне педали под рулевой колонкой.

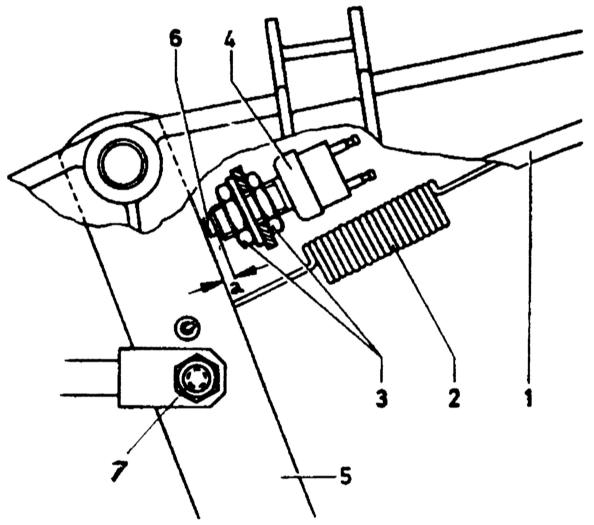

Выключатель стоп-сигнала

1 — установочный кронштейн педали тормоза
2 — оттяжная пружина
3 — шестигранная гайка
4 — выключатель лампы стоп-сигнала

5 — рычаг педали тормоза
6 — контактная кнопка
7 — шарнирный болт
а — установочный размер


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провода выключателя, внутреннюю гайку крепления и снимите выключатель с кронштейна.
  2. Установка проводится в порядке, обратном снятию.
  3. Отрегулируйте положение выключателя с помощью гаек крепления таким образом, чтобы огни стоп-сигнала загорались после 5—15 мм хода рычага педали. При полностью отпущенной педали между рычагом педали и неподвижной частью выключателя должен быть зазор (а) в 6—8 мм.
