Автомобиль Mercedes-Benz W123 (Мерседес Бенц 123)Все автомобили » Mercedes-Benz W123 (Мерседес Бенц 123) . 10.5. Шланги и трубопроводы10.5.1 Шланги и трубопроводы Шланги и трубопроводы Гибкие шланги Каждые шесть месяцев следует поднимать машину и осматривать гибкие шланги, соединяющие стальные тормозные трубки с передними и задними тормозами, на трещины, потертости, протечки, вздутия и прочие повреждения. Эти шланги являются важной и очень уязвимой частью тормозной системы и подлежат самому тщательному осмотру (можете воспользоваться зеркал... 10.5.2 Стальные тормозные трубопроводы Стальные тормозные трубопроводы При замене тормозных трубок пользуйтесь только стальными с двойными стенками. Размер трубки определяется по ее внешнему диаметру. Если готовые трубки достать не удается, найдите подходящие стальные трубки и соединительные детали, аналогичные тем, которые вы собираетесь заменить. По старой трубке определить необходимую длину и отрезать соответству... 10.5.3 Вакуумный усилитель тормоза  Вакуумный усилитель тормоза

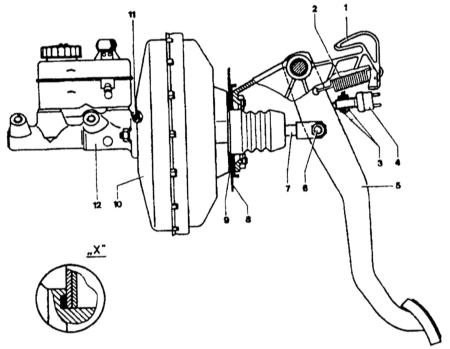

Вакуумный усилитель установлен между педалью тормоза и главным тормозным цилиндром
и служит для увеличения усилия, приложенного к педали тормоза. Усиление получается
за счет разрежения, подводимого от впускного коллектора двигателя через обратный
клапан. При отпущенной педали тормоза разрежение подается в полости по обе
стороны внутренней диафрагмы. При на...10.5.4 Снятие и установка выключателя стоп-сигнала  Снятие и установка выключателя стоп-сигнала
Выключатель стоп-сигнала расположен на кронштейне педали под рулевой колонкой.

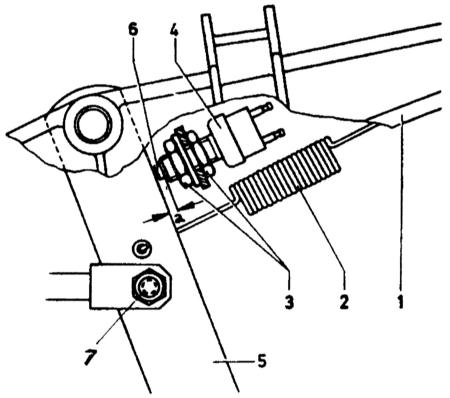

Выключатель стоп-сигнала
1 — установочный
кронштейн педали тормоза
2 — оттяжная пружина
3 — шестигранная гайка
4 — выключатель лампы стоп-сигнала
5 — рычаг педали
тормоза
6 — контактная кнопка
7 — шарнирный болт
а ...10.5.5 Снятие и установка педали Снятие и установка педали Если необходимо, отсоедините нижнюю часть панели приборов. ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините толкатель от педали тормоза, отвернув шарнирный болт и сняв гильзу. Отцепите возвратную пружину. Снимите пружинный зажим и снимите педаль с оси. Установка проводится в порядке, обратном снятию. При этом на... |
