10.1 Проверка и замена колодок дисковых тормозных механизмов
Проверка и замена колодок дисковых тормозных механизмов
|

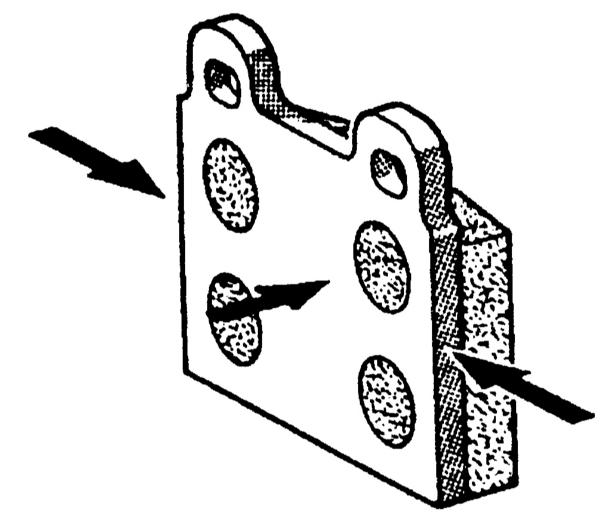

Точки смазки тормозной колодки
|
|

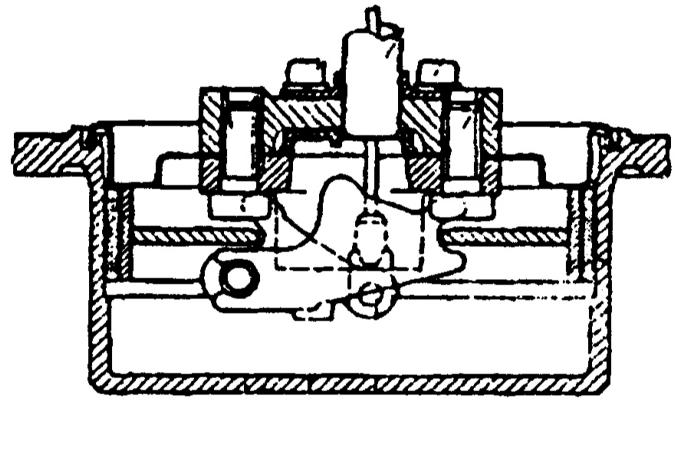

Схема разжимного механизма
|
|

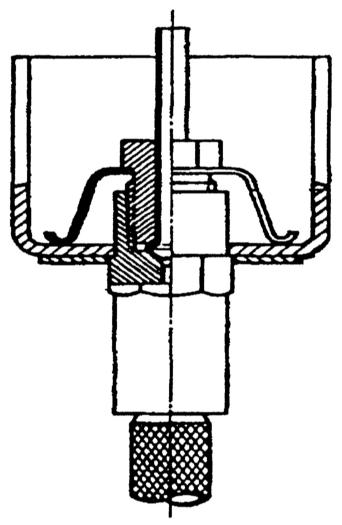

Соединение тормозной магистрали
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Затяните стояночный тормоз, поднимите домкратом передок автомобиля,
зафиксируйте автомобиль и снимите колеса.
- Отсоедините острогубцами разъем датчика износа (если он установлен).
|
При
работах на суппортах типа «Тивс» для снятия шпилек
крепления колодок пользуйтесь выколоткой типов «Бендикс»
или «Гирлинг», снимите зажимы и выпрессуйте шпильки
крепления.
|
- Используя плоскогубцы, утопите одну из колодок и ее поршень
в полость цилиндра и снимите колодку.
- Проведите дефектацию колодки и, при необходимости, замените
все колодки передних тормозных механизмов.
- Полностью утопите один из поршней в полость цилиндра, нанесите
на кромки и заднюю поверхность новой тормозной колодки тонкий
слой термостойкой тормозной смазки и вставьте колодку в суппорт.
Аналогично установите вторую колодку.
- Установите удерживающую пружину на колодки, забейте шпильки
(поставьте зажимы).
- Подсоедините провода к датчику износа тормозных накладок.
- Проведите аналогичную работу на втором колесе.
- Установите колеса и опустите автомобиль.
|
|
Аналогично
проводятся операции по замене колодок дисковых тормозных
механизмов задних колес.
|
|
|
|
|
